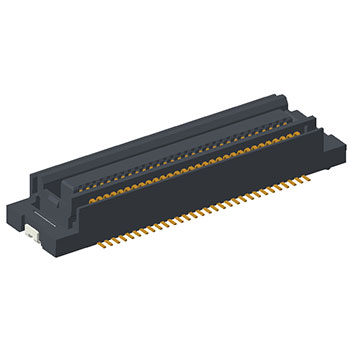

0.8mm浮动式BTB

0.8mm浮动式BTB

X、Y和Z轴方向上的浮动范围为±0.60毫米

产品是0.80毫米间距的浮动板对板连接器,支持高达20.95毫米的堆叠高度,尺寸从30-80位不等。这种连接器设计独特,在X、Y和Z轴方向上的浮动范围为±0.50毫米,防震。

在X、Y和Z轴方向上的浮动范围为±0.60毫米

  • 0.8mm浮动式BTB
  • 0.8mm浮动式BTB
规格参数
连接器类型插座/插头部件部分
参考规格
安全规格
传输规格
传输速率
PIN间距0.80 mm安装间距0.80 mm
(MM)宽度
嵌合高度(Min)
嵌合高度(Max.)6.0、8.0、9.0、14.25、15.75、17.0、20.95mm嵌合高度6.0、8.0、9.0、14.25、15.75、17.0、20.95mm
PIN数30,40,50,60,80PIN其他PIN数
浮动设计插拔次100
安装方法SMT开口方向笔直
接触部电镀额定电流0.5 A
(AC)额定电压AC 50.0 V(DC)额定电压DC 50.0 V
(MAX.)使用温度范围105 ℃(MIN.)使用温度范围-40 ℃
特征及优点
X、Y方向浮动范围±0.60MM
主体采用耐高温的热塑性塑胶
可吸收表面封装(SMT)或公母配对时产生的装配误差,且能提高在振动条件下的接触可靠性。
接触更坚固稳定
适合高密度应用,具有高可靠性,抗冲击
从-40°C 到 +105°C的广泛工作温度范围
为Z方向提供足够的余量以满足其配合行程

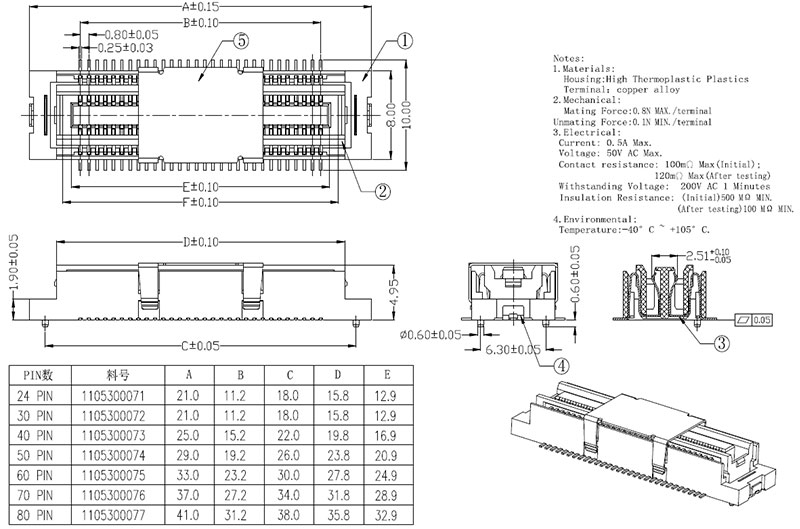

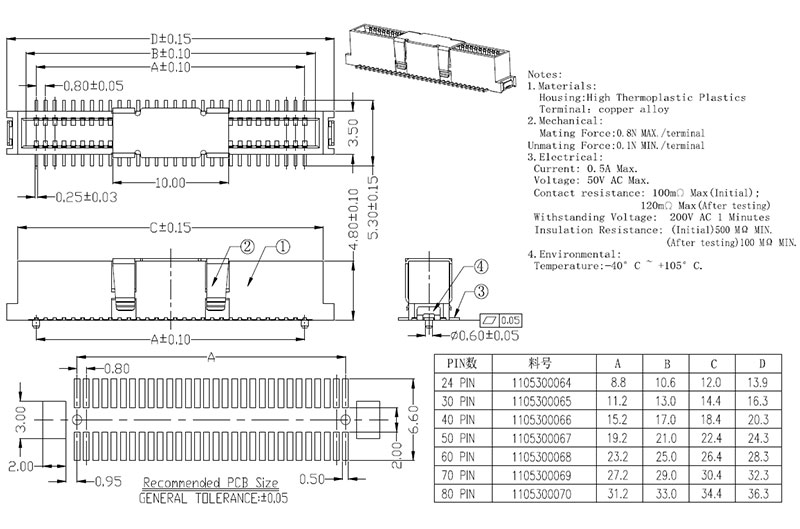

0.80mm浮动式BTB母座 镀金3u0.80mm 浮动式BTB公座合高6.0 镀金3u
